Descripción

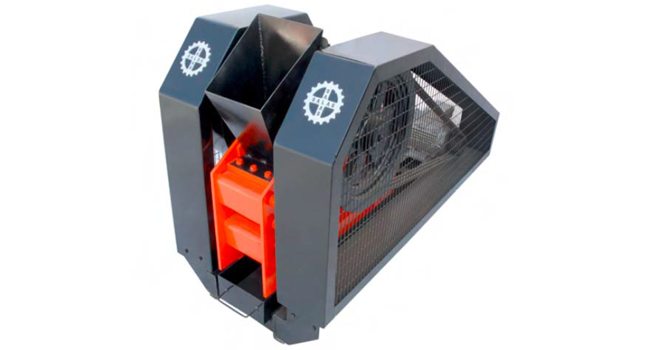

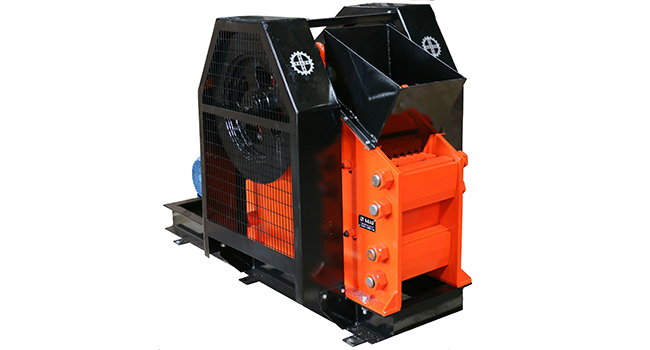

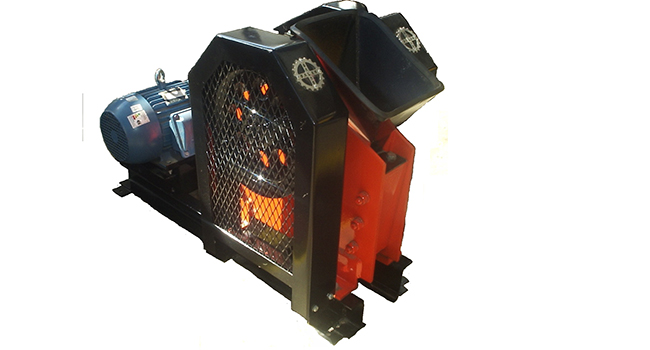

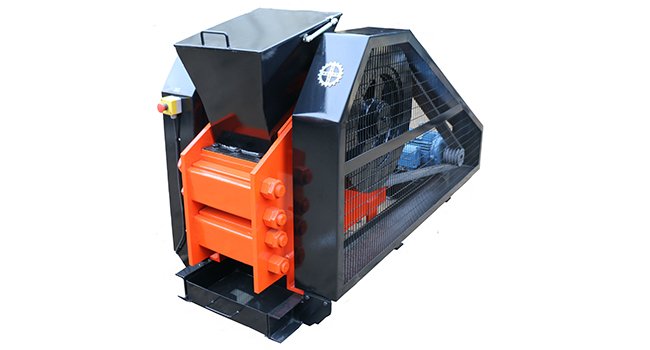

Chancador de Mandíbula desarrollado para uso en pilotaje y laboratorios metalúrgicos o procesos de investigación granulométricos de áridos y/o minerales. Su diseño lo hace fuerte y robusto para las labores que le toca desarrollar.
Consta de una base de acero con extensión para el motor, correas y protecciones. Tiene dos volantes, uno liso y el otro acanalado, todo estructurado en acero.
Incluye un capacho de recepción de la muestra de material y juego de muelas en “V” de manganeso.
Lubricado por grasa, el ajuste del setting es mediante tuerca de regulación ubicada en el frente del cuerpo. Se puede adaptar con muelas planas para trabajos específicos.
Terminación pintura con esmalte sintético.
ESPECIFICACIONES
| MODELO | MOTOR | PESO |
| 3″ x 3″ | 3 HP | 350 RPM 245 KG |
| 4″ x 6″ | 5 HP | 350 RPM 560 KG |
| 5″ x 8″ | 7.5 HP | 275 RPM 660 KG |
| 4″ x 12″ | 7.5 HP | 275 RPM 1000 KG |
| 8″ x 10″ | 10 HP | 250 RPM 1400 KG |
| 8″ x 12″ | 10 HP | 250 RPM 1500 KG |
| 10″ x 20″ | 30 HP | 225 RPM 3100 KG |
| 15″ x 24″ | 40 HP | 200 RPM 5500 KG |
CAPACIDAD TEÓRICA PRODUCCIÓN TMPH – SETTINGS
ABERTURA MANDÍBULA PLANA – ALIMENTACIÓN CALIZA 1/2″
| MODELO | 1MM | 2MM | 3MM | 4MM |
| 4″ x 6″ | 0.125 | 0.195 | 0.300 | 0.41 |
| 5″ x 8″ | 0.170 | 0.260 | 0.405 | 0.55 |
| 4″ x 12″ | 0.340 | 0.520 | 0.810 | 1.10 |
CAPACIDAD TEÓRICA PRODUCCIÓN TMPH – SETTINGS ABERTURA MANDÍBULA – ALIMENTACIÓN CALZA
| MODELO | 1/4″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ |
| 3″ x 3″ | 0.35 | 0,42 | 0,6 | 0,75 | – – – | – – – | – – – | – – – | – – – |
| 4″ x 6″ | 0.75 | 0.8 | 1.2 | 1.5 | 2 | 2.5 | 4 | 5 | – – – |
| 5″ x 8″ | 0.9 | 1.2 | 1.8 | 2 | 2.5 | 3 | 6 | 7 | 12 |
| 4″ x 12″ | 1.5 | 1.6 | 2.4 | 3 | 4 | 5 | 8 | 10 | — |
| 8″ x 10″ | 1.25 | 1.7 | 2.1 | 2.5 | 2.9 | 3.3 | 6.7 | 7.5 | 12.5 |
| 8″ x 12″ | — | 2 | 2.5 | 3 | 3.5 | 4 | 8 | 9 | 15 |
| 10″ x 20″ | — | — | 11 | 13 | 15 | 18 | 21 | 28 | 40 |
| 15″ x 24″ | — | — | 20 | 25 | 27 | 30 | 37 | 43 | 48 |
